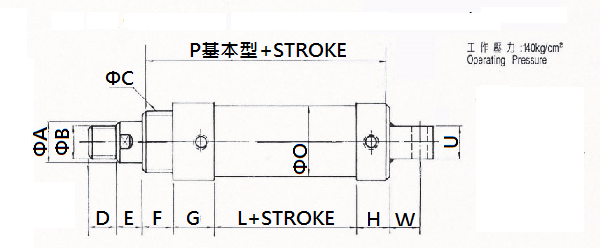

基本型

 　
基本型
Bore A B C D E F G H L M N O P R ØX ØY W U PT
50 25 M22×P1.5 45×P1.5 30 30 15 35 25 60 100 80 60 135 30 11 20 30 25 1/4"
63 30 M26×P1.5 65×P1.5 35 35 18 37 30 60 125 100 73 145 30 14 30 45 30 3/8"
70 35 M30×P1.5 70×P1.5 40 40 18 37 30 66 130 105 80 151 30 14 30 45 30 3/8"
80 40 M35×P1.5 80×P2 45 45 20 40 30 80 155 125 90 170 35 18 35 50 35 3/8"
90 45 M40×P1.5 90×P2 50 50 20 45 35 95 165 135 100 195 40 18 40 55 35 1/2"
100 50 M45×P2 100×P2 55 55 25 45 40 101 185 155 114 211 40 20 40 55 40 1/2"
110 55 M50×P2 110×P2 60 60 25 45 40 105 205 170 125 215 50 20 50 70 40 3/4"
125 60 M55×P2 125×P2 60 60 30 55 50 105 220 180 140 240 50 20 50 70 63 3/4"
140 65 M60×P2 140×P2 65 65 36 55 50 115 250 205 160 256 60 24 60 95 63 3/4"
150 70 M65×P2 150×P2 70 70 36 55 50 115 260 220 168 256 60 24 60 95 80 3/4"
