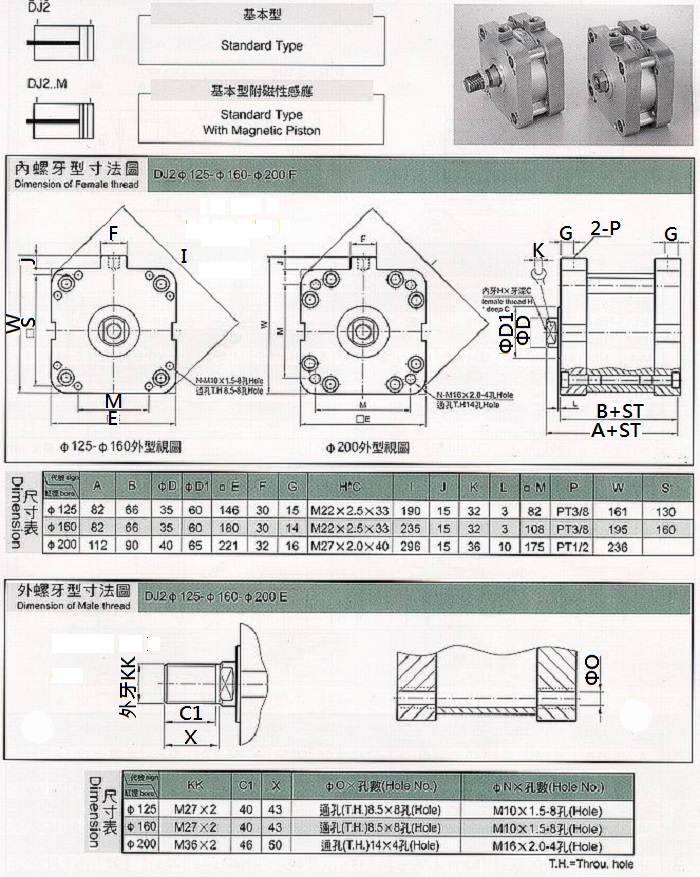

大缸徑薄型氣缸：125 Ø~200 Ø
| WDMI氣壓缸-I型接頭 | ||||||||
| Bore | B | C | G | H | KK | L | M | XH9 |
| 8，10 | ／ | ／ | ／ | ／ | ／ | ／ | ／ | 4 |
| 12，16 | 6 | 8 | 12 | 10 | M6×1 | 21 | 28 | 6 |
| 20 | 8 | 14 | 16 | 12 | M8×1.25 | 32 | 42 | 8 |
| 25，32 | 10 | 17 | 20 | 15 | M10×1.25 | 40 | 52 | 10 |
| 40 | 12 | 21 | 24 | 18 | M12×1.25 | 48 | 62 | 12 |

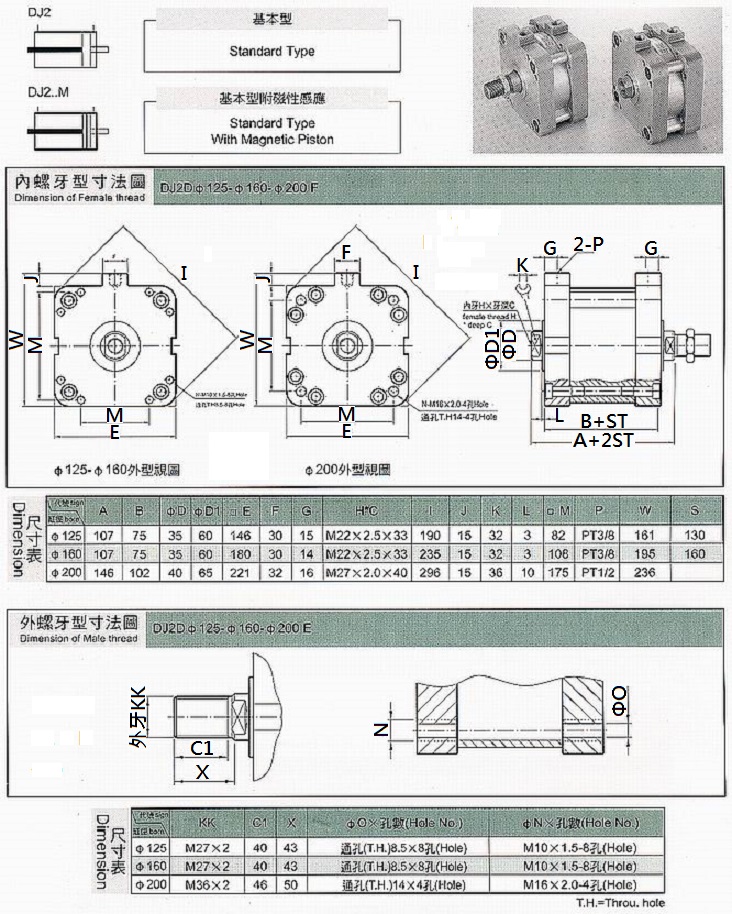

大缸徑雙軸薄型氣缸
|
大缸徑薄型氣缸：125 Ø~200 Ø |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
大缸徑雙軸薄型氣缸 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
