氣脹軸系列

氣壓式捲軸構造與作動原理
 AIR SHAFT STRUCTURE AND OPERTING PRINCIPLE

構造：

一、本體為無縫鋼管或鋁合金管。
二、軸端為實心圓鋼。
三、膨脹體為特殊橡膠。
四、凸緣片為鋁合金與鋼材構成。

作動原理：
    當空氣注入內部膨脹體時，凸緣片會因膨脹體擴張而押出，使操作物﹙紙管、鋼管、塑膠管﹚確實又精準的固定於氣壓軸﹙收料軸或送料軸﹚上。當空氣釋放時，可方便的將操作物由氣壓軸上取出。

　

氣壓式捲軸產品系列 AIR SHAFT SERIES OF PRODUCT

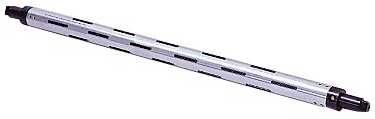

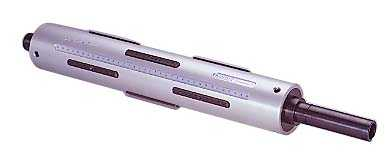

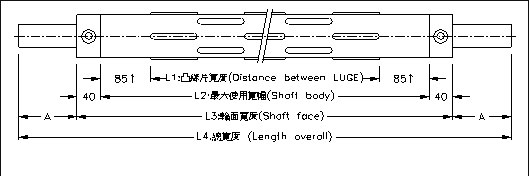

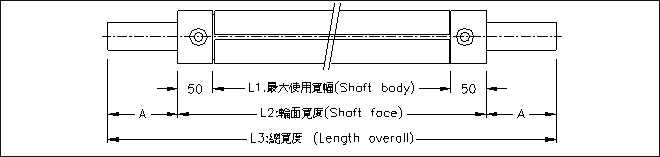

千島型氣壓軸

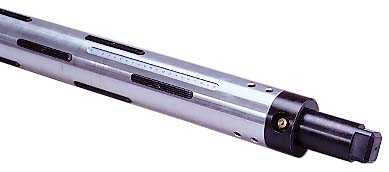

千島型氣壓軸

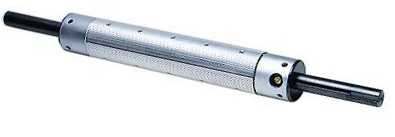

雙軸千島型氣壓軸

 標準規格

未充氣前外徑

充氣後外徑

適用捲管內徑

2英吋

?49~50mm

?53~54mm

?50.5~52mm

3英吋

?73~75mm

?80~82mm

?75~78mm

4英吋

?98~100mm

?105~107mm

?100~102mm

5英吋

?124~125mm

?130~132mm

?125~128mm

6英吋

?148~150mm

?156~158mm

?151~153mm

　

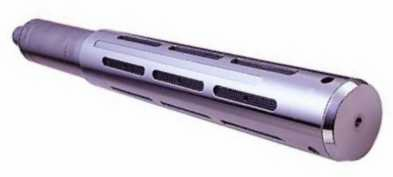

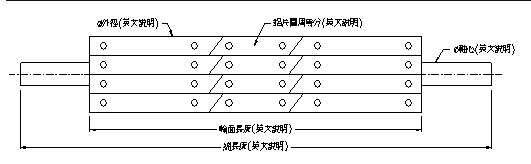

板條型氣壓軸

標準規格

未充氣前外徑

充氣後外徑

適用捲管內徑

3英吋

75mm

78~80mm

75.6~76.8mm

　

展開輪產品系列 EXPANDER ROLLS SERIES OF PRODUCT

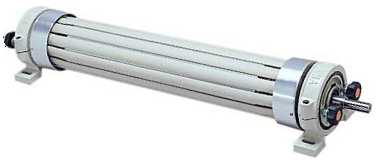

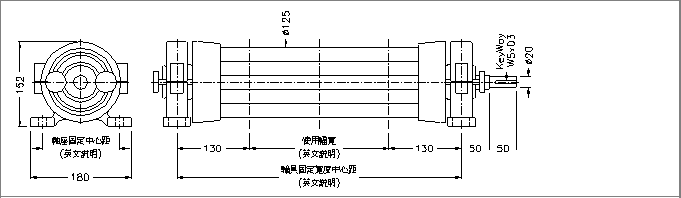

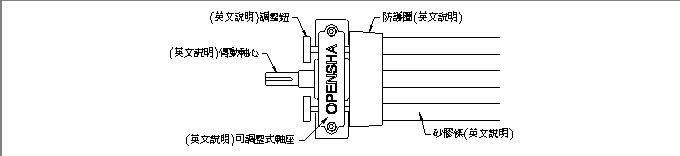

矽膠條式展開輪

外徑標準規格

Φ5英吋(Φ125mm)

有效使用幅寬

客戶需求

傳動軸外徑/鍵條規格

Φ20/5*5*L40mm

軸座固定中心距

138mm

輪具固定寬度中心距

有效使用幅寬+260mm
(英文說明)

軸座固定孔

L30*W14mm

向外展開角度

10∘(約11mm)

　

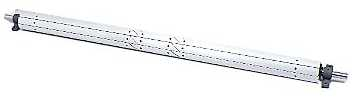

鋁質條式展開輪



FTP132

FTP165

FTP188



FTP132

FTP165

FTP188

A

38

38

57

F

40

40

55

B

20

20

30

L

163

163

214

C

35

45

50

H

70

70

99

D

13

13

18

W

54

54

70

E

125

125

159











FTP132

FTP165

FTP188



FTP132

FTP165

FTP188

A

30

35

40

E

99

125

144

B

55

65

75

L

134

165

188

C

35

45

50

H

42

50

58

D

13

15

17

W

70

80

90
　 　 　 　 　 　 　 　

　

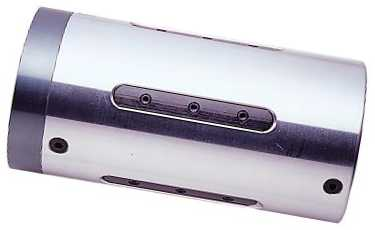

氣壓式軸套

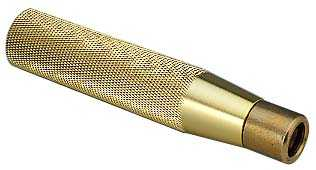

充氣棒

規格：Φ25*Φ19*L130mm*1/4”PT

標準規格

未充氣前外徑

充氣後外徑

適用捲管內徑

6英吋x3英吋

Φ148mm

Φ156mm

Φ151~153mm
