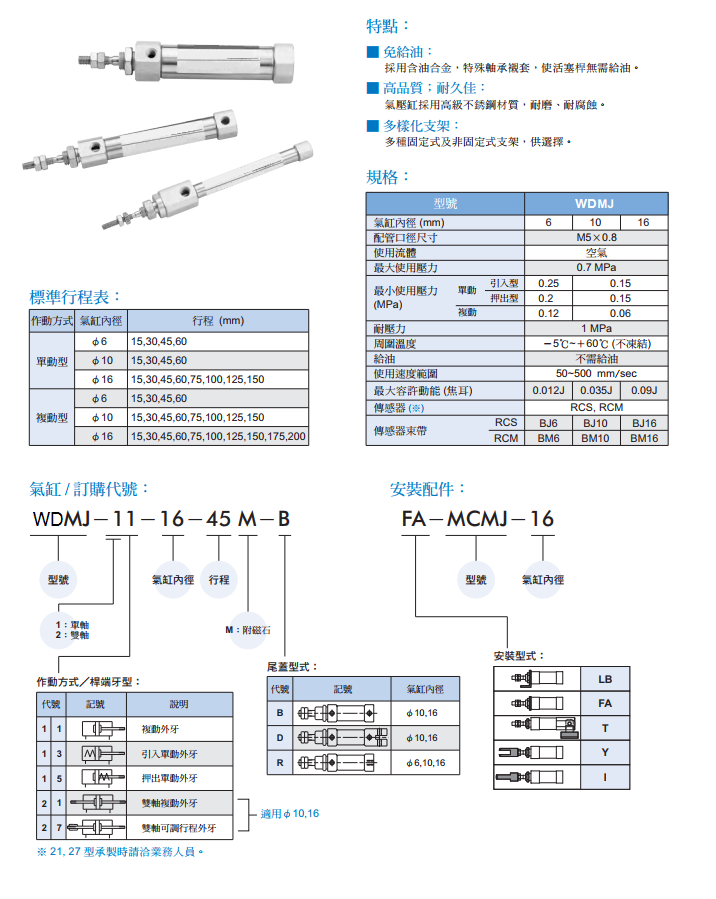

筆型氣壓缸-WDMJ |
||
|
|
作動方式 |
複動型 |
|
氣缸內徑(mm) |
6,10,16 |
|
|
配管口徑尺寸 |
M5×0.8 |
|
|
使用流體 |
空氣 |
|
|
最大使用壓力 |
7 kgf/cm2 |
|
|
最小使用壓力 |
單動:引入型-1.5~2.5 kgf/cm2，押出型-1.5~2.0 kgf/cm2 |
|
|
耐壓力 |
10 kgf/cm2 |
|
|
周圍溫度 |
－5℃~＋60℃ (不凍結) |
|
|
給油 |
不需給油 |
|
|
使用速度範圍 |
50~500 mm/sec |
|
|
緩衝裝置 |
緩衝墊片 |
|
|
感應開關 |
RCM,RCS |
|
| 感應開關束帶 |
BJ6~BJ16 BM10~BM16 |
|
|

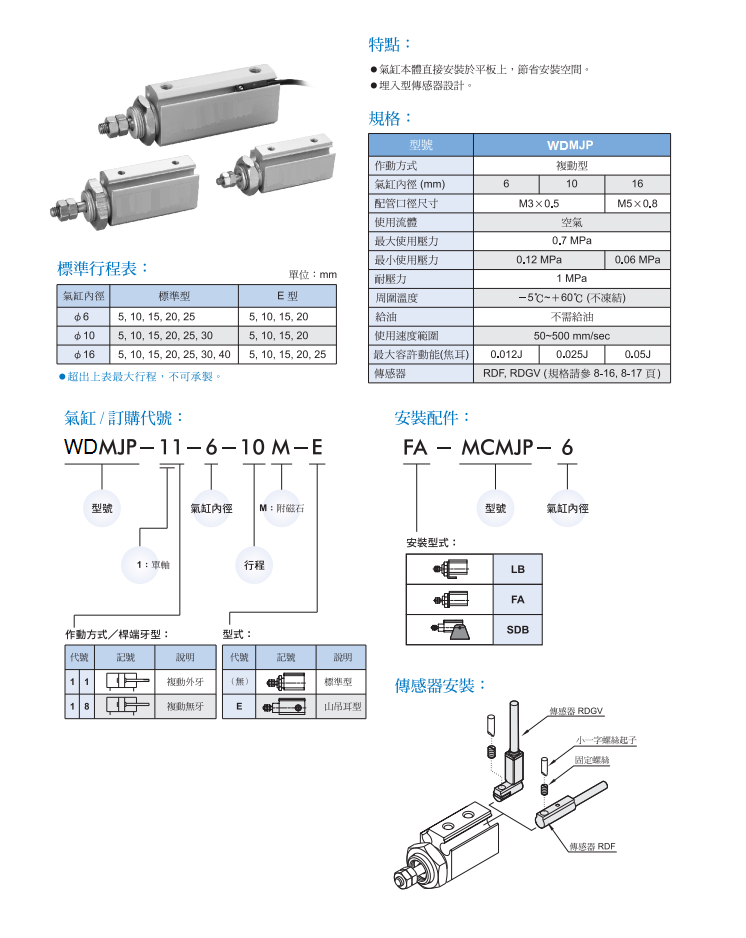

筆型氣壓缸-WDMJP |
||
|
|
型號 |
WDMJPB, WDMJPS |
|
作動方式 |
單動型 |
|
|
氣缸內徑 (mm) |
6 |
|
|
使用流體 |
空氣 |
|
|
最大使用壓力 |
7 kgf/cm2 |
|
|
最小使用壓力 |
2kgf/cm2 |
|
|
耐壓力 |
10 kgf/cm2 |
|
|
周圍溫度 |
－5℃~＋60℃ (不凍結) |
|
|
給油 |
不需給油 |
|
|
使用速度範圍 |
50~500 mm/sec |
|
|

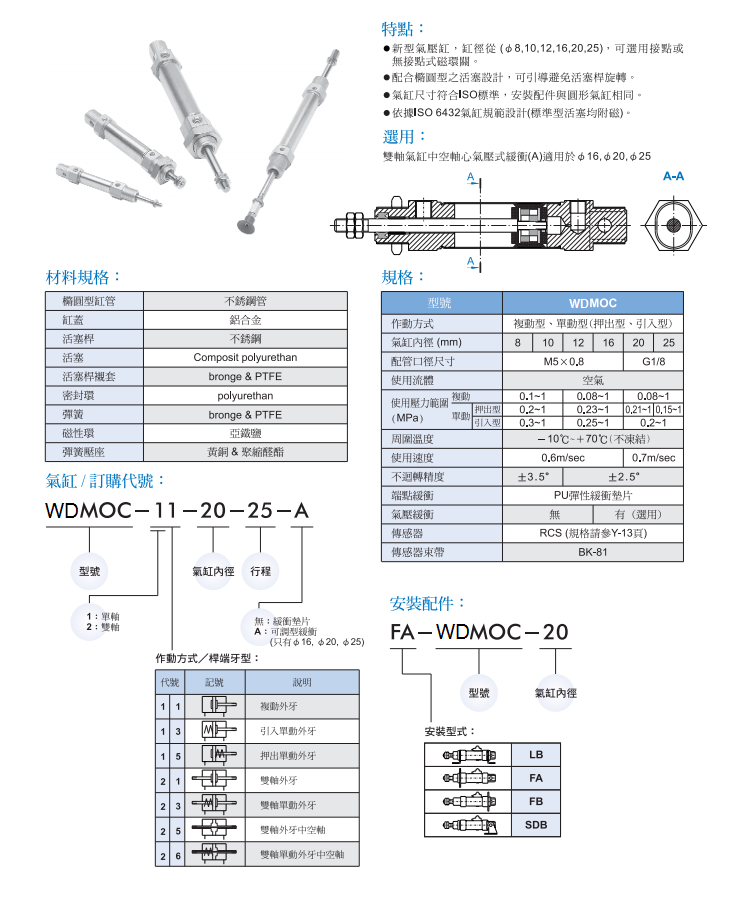

不旋轉氣壓缸-WDMOC |
|||
|
|
作動方式 |
複動型、單動型(押出型、引入型) |
|
|
氣缸內徑(mm) |
8,10,12,16,20,25 |
||
|
配管口徑尺寸 |
M5×0.8，G 1/8 |
||
|
使用流體 |
空氣 |
||
|
使用壓力範圍 kgf/cm2 |
複動: | 0.8~10 | |
|
單動: |
押出型-2.3~10 | ||
| 引入型-2~10 | |||
|
周圍溫度 |
-40℃~+70℃ |
||
|
使用速度範圍 |
0.6m/sec，0.7m/sec |
||
|
端點緩衝 |
PU 彈性緩衝墊片 |
||
|
不迴轉精度 |
8,10 內徑:±3.5∘ |
||
|
氣壓緩衝 |
無，有 (選用) |
||
|
感應開關 |
RCS |
||
|
感應開關束帶 |
BK-81 |
||
|

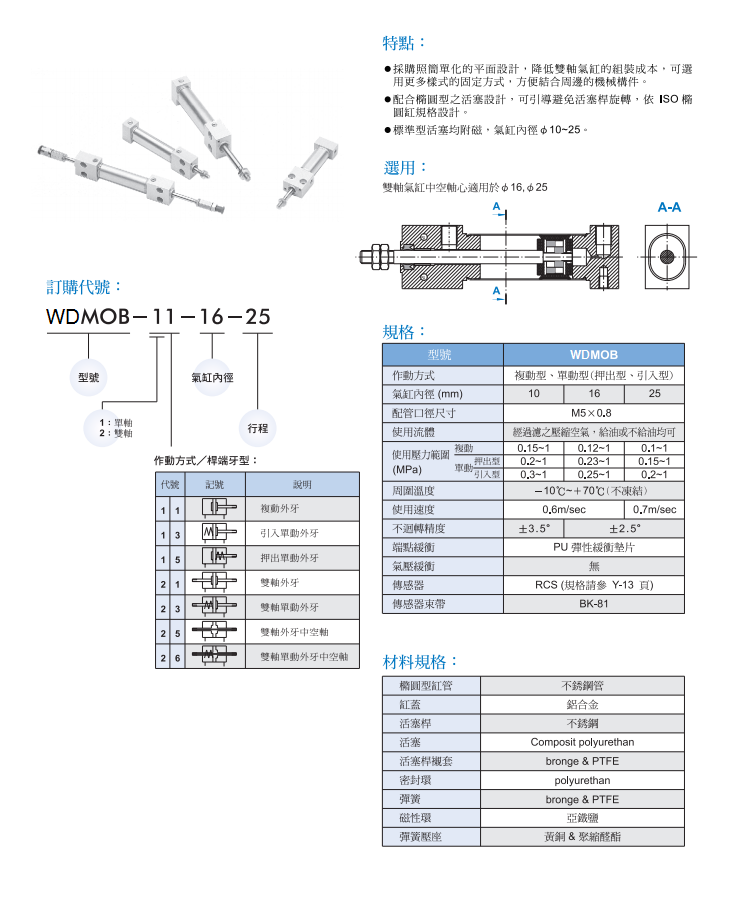

方頭型不旋轉氣壓缸-WDMOB |
||
|
|
作動方式 |
複動型、單動型(押出型、引入型) |
|
氣缸內徑(mm) |
10,16,25 |
|
|
配管口徑尺寸 |
M5×0.8 |
|
|
使用流體 |
經過濾之壓縮空氣，給油或不給油均可 |
|
|
使用壓力範圍 kgf/cm2 |
複動:1~10，單動:押出型-1.5~10，引入型:2~10 |
|
|
周圍溫度 |
-40℃~+70℃ |
|
|
使用速度範圍 |
0.6m/sec，0.7m/sec |
|
|
端點緩衝 |
PU 彈性緩衝墊片 |
|
|
不迴轉精度 |
10 內徑:±3.5∘ |
|
|
氣壓緩衝 |
無 |
|
|
感應開關 |
RCS |
|
|
感應開關束帶 |
BK-81 |
|
