導桿氣壓缸
|

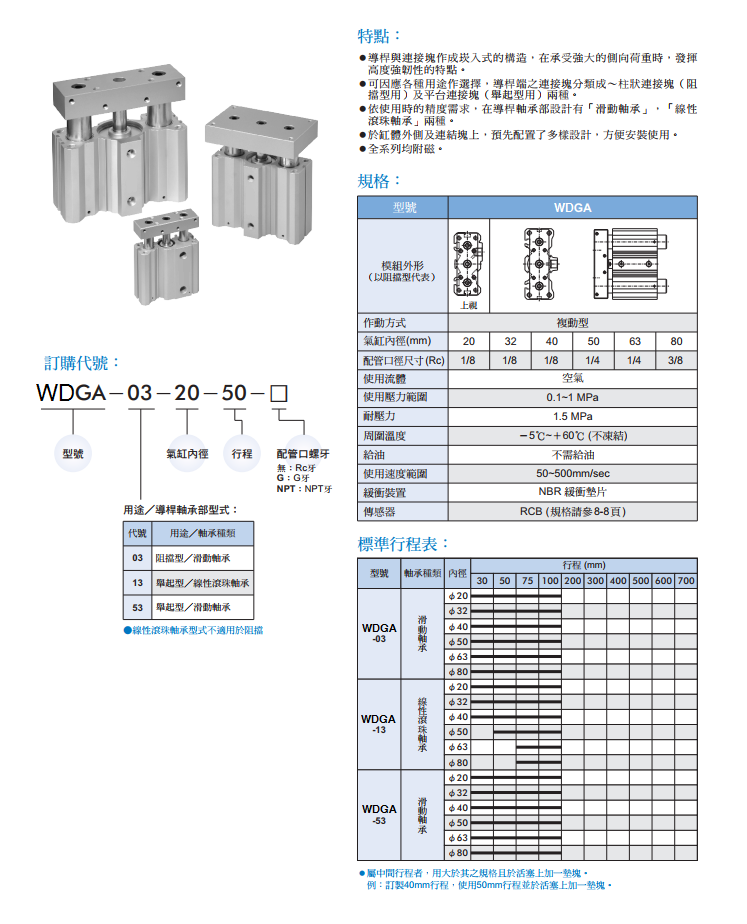

阻擋型/舉起型-雙導桿氣壓缸 WDGA-03 / WDGA-13 / WDGA-53 |
||
|
|
作動方式 |
複動型 |
|
氣缸內徑(mm) |
20,32,40,50,63,80 |
|
|
配管口徑尺寸 |
1/8~3/8 |
|
|
使用流體 |
空氣 |
|
|
最大使用壓力 |
1~9.9kgf/cm2 |
|
|
耐壓力 |
15kgf/cm2 |
|
|
周圍溫度 |
－5℃~＋60℃ (不凍結) |
|
|
給油 |
不需給油 |
|
|
緩衝裝置 |
緩衝墊片 |
|
|
感應開關 |
RCE,RCE1 |
|
|

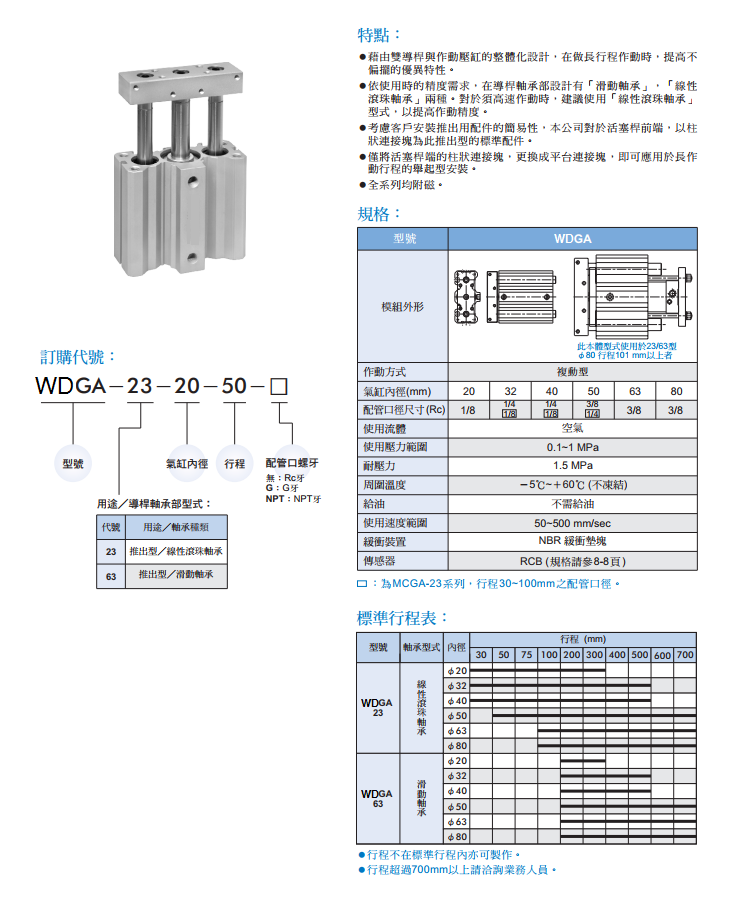

推出型-雙導桿氣壓缸-WDGA-23 /WDGA-63 |
||
|
|
作動方式 |
複動型 |
|
氣缸內徑(mm) |
20,32,40,50,63,80 |
|
|
配管口徑尺寸 |
1/8~3/8 |
|
|
使用流體 |
空氣 |
|
|
最大使用壓力 |
1~9.9kgf/cm2 |
|
|
耐壓力 |
15kgf/cm2 |
|
|
周圍溫度 |
－5℃~＋60℃ (不凍結) |
|
|
給油 |
不需給油 |
|
|
緩衝裝置 |
NBR緩衝墊塊 |
|
|
感應開關 |
RCB |
|
|

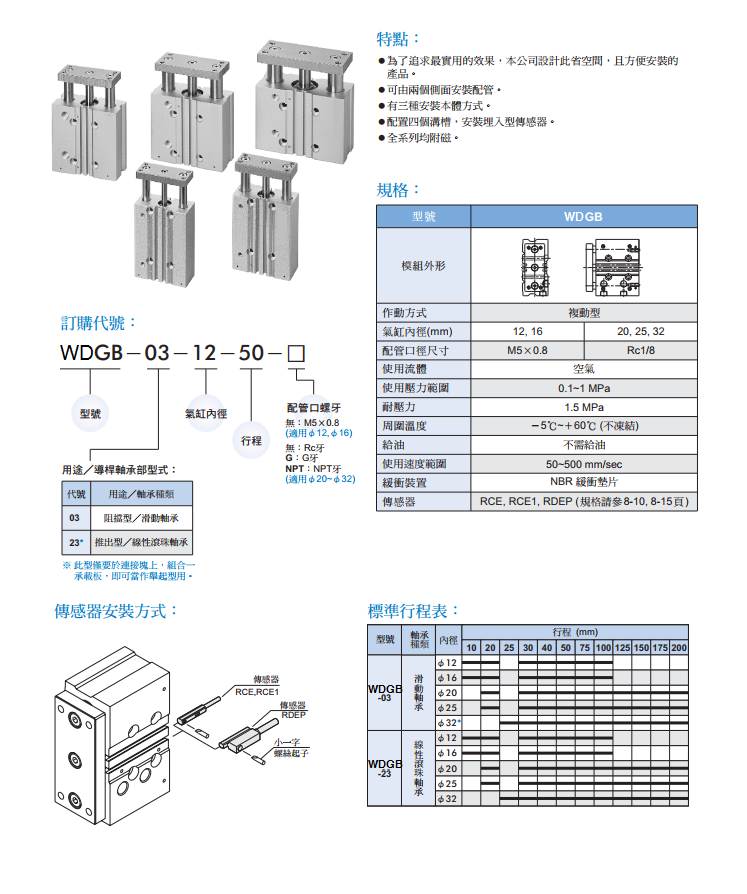

迷你雙導桿氣壓缸 WDGB |
||
|
|
作動方式 |
複動型 |
|
氣缸內徑(mm) |
12,16,20,25,32,40,50,63 |
|
|
配管口徑尺寸 |
M5×0.8,PT1/8,PT1/4 |
|
|
使用流體 |
空氣 |
|
|
最大使用壓力 |
1~9.9kgf/cm2 |
|
|
耐壓力 |
15kgf/cm2 |
|
|
周圍溫度 |
－5℃~＋60℃ (不凍結) |
|
|
給油 |
不需給油 |
|
|
緩衝裝置 |
NBR緩衝墊片 |
|
|
感應開關 |
RCE,RCE1 |
|
|

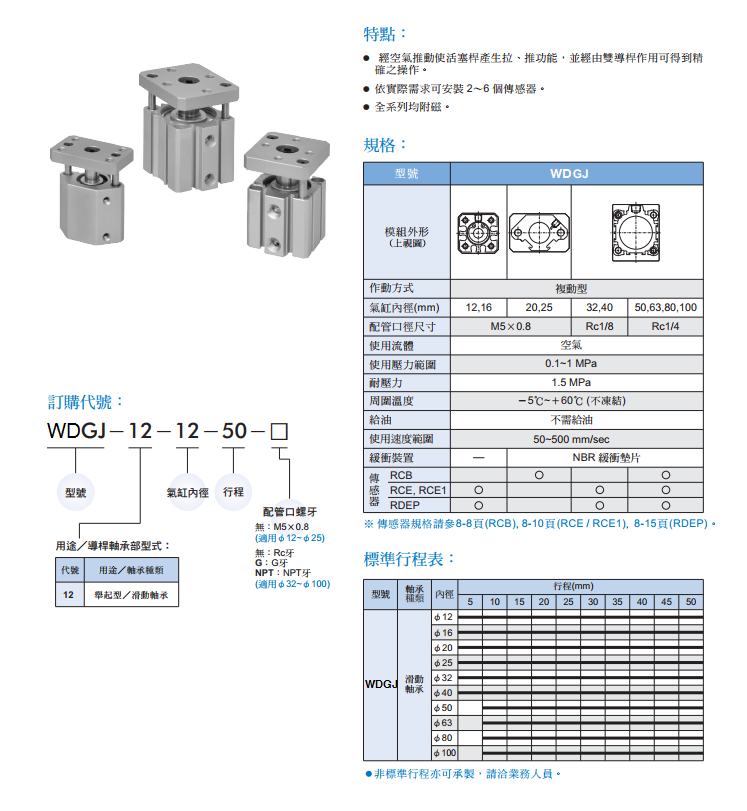

薄型雙導桿氣壓缸 WDGJ |
||
|
|
作動方式 |
複動型 |
|
氣缸內徑(mm) |
12,16,20,25,32,40,50,63,80,100 |
|
|
配管口徑尺寸 |
M5×0.8,PT1/8,PT1/4 |
|
|
使用流體 |
空氣 |
|
|
最大使用壓力 |
1~9.9kgf/cm2 |
|
|
耐壓力 |
15kgf/cm2 |
|
|
周圍溫度 |
－5℃~＋60℃ (不凍結) |
|
|
給油 |
不需給油 |
|
|
緩衝裝置 |
無,NBR 緩衝墊片 |
|
|
感應開關 |
RCB,RCE,RCE1 |
|
|
雙導桿氣壓缸 WDTK / WDTB / WDTU / WDTX |
||
|
|
型號 |
WDTK, WDTB, WDTU, WDTX |
|
氣缸內徑(mm) |
20,25,32,40,50,63 |
|
|
配管口徑尺寸 |
M5×0.8,PT1/8,PT1/4 |
|
|
使用流體 |
空氣 |
|
|
最大使用壓力 |
2~7kgf/cm2 |
|
|
周圍溫度 |
－5℃~＋60℃ (不凍結) |
|
|
給油 |
不需給油 |
|
|
感應開關 |
φ20,φ25:RCA |
|
|
感應開關束帶 |
φ20:BA20,BGS20 |
|

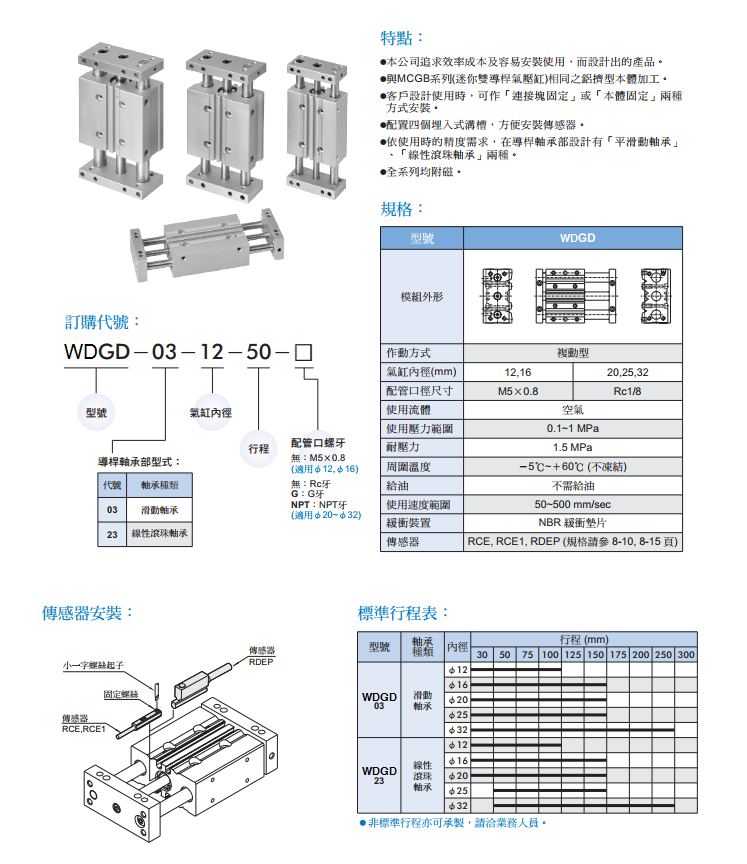

| 雙導桿滑台氣壓缸 WDGD | ||
 |
作動方式 | 複動型 |
| 氣缸內徑(mm) | 12,16,20,25,32 | |
| 配管口徑尺寸 | M5×0.8,PT1/8 | |
| 使用流體 | 空氣 | |
| 使用壓力範圍 | 1~9.9kgf/cm2 | |
| 耐壓力 | 15kgf/cm2 | |
| 周圍溫度 | －5℃~＋60℃ (不凍結) | |
| 給油 | 不需給油 | |
| 緩衝裝置 | NBR緩衝墊片 | |
| 感應開關 | RCE,RCE1 | |
| 三導桿氣壓缸 WDG3 | ||
 |
作動方式 | 複動型 |
| 氣缸內徑(mm) | 63,80 | |
| 配管口徑尺寸 | PT1/4,PT3/8 | |
| 標準行程 (mm) | 30,50,75,100 | |
| 使用流體 | 空氣 | |
| 耐壓力 | 15kgf/cm2 | |
| 周圍溫度 | －5℃~＋60℃ (不凍結) | |
| 給油 | 不需給油 | |
| 緩衝裝置 | NBR緩衝墊片 | |
| 感應開關 |
63:RCE,RCE1 80:RCE,RCE1,RCB |
|
| 備註 | 可接受訂製標準以外之行程。 | |
| 三導桿氣壓缸-BN-6D | |||
 |
作動方式 | 複動型 | |
| 氣缸內徑(mm) | 63,80,100,125 | ||
| 配管口徑尺寸 | 無電磁閥: | Rc(PT):1/4,3/8 | |
| 配電磁閥 | :φ8~φ12 | ||
| 使用流體 | 空氣 | ||
| 使用壓力範圍 | 1~9.9 kgf/cm2 | ||
| 耐壓力 | 15 kgf/cm2 | ||
| 周圍溫度 | －5℃~＋60℃ (不凍結) | ||
| 給油 | 不需給油 | ||
| 緩衝裝置 | NBR 橡膠緩衝墊片 | ||
| 感應開關 | RCB | ||

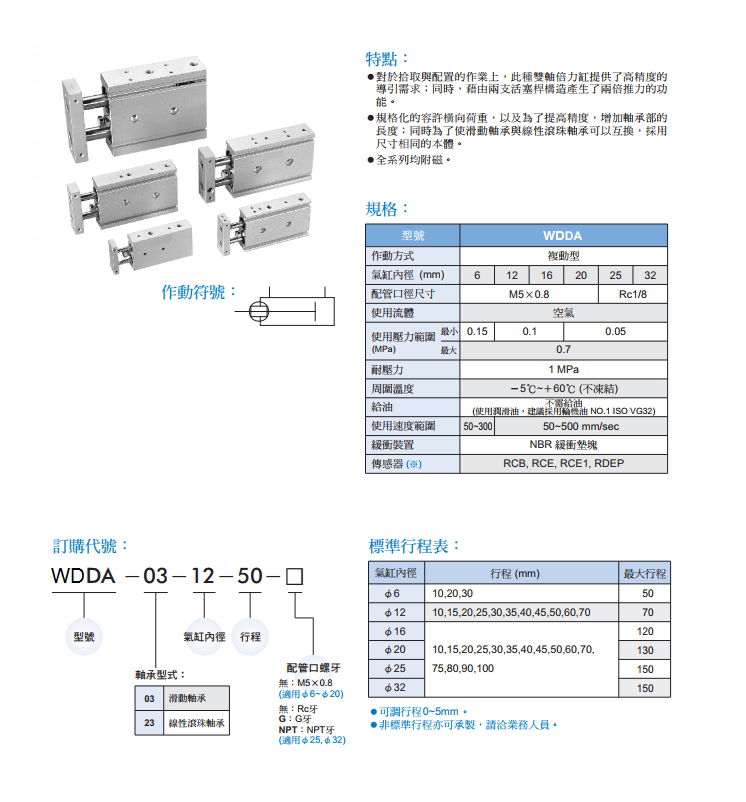

| 雙軸倍力缸 WDDA | ||
 |
作動方式 | 複動型 |
| 氣缸內徑(mm) | 12,16,20,25,32 | |
| 配管口徑尺寸 | M5×0.8,PT1/8 | |
| 使用流體 | 空氣 | |
| 使用壓力範圍 |
Max:7kgf/cm2 Min.:0.5,1.0kgf/cm2 |
|
| 耐壓力 | 10kgf/cm2 | |
| 周圍溫度 | －5℃~＋60℃ (不凍結) | |
| 給油 |
不需給油
(使用潤滑油，建議採用輪機 NO.1 ISO VG32) |
|
| 緩衝裝置 | NBR緩衝墊塊 | |
| 感應開關 | RCB,RCE,RCE1 | |

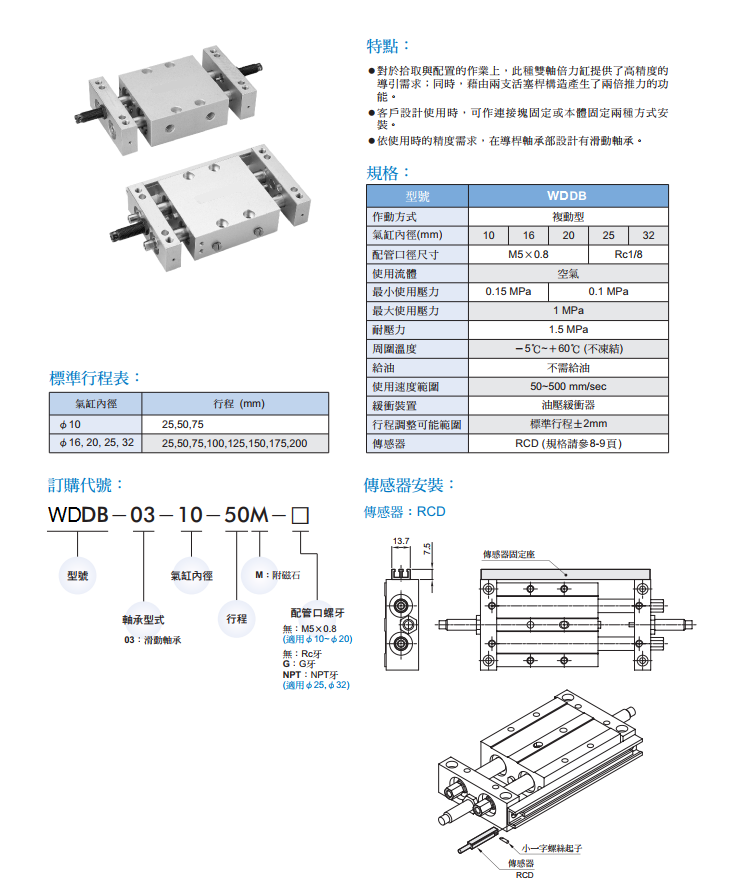

| 雙軸倍力滑台氣壓缸 WDDB | ||
 |
作動方式 | 複動型 |
| 氣缸內徑(mm) | 10,16,20,25,32 | |
| 配管口徑尺寸 | M5×0.8,PT1/8 | |
| 使用流體 | 空氣 | |
| 最大使用壓力 | 9.9 kgf/cm2 | |
| 最小使用壓力 | 1.0,1.5kgf/cm2 | |
| 耐壓力 | 15kgf/cm2 | |
| 周圍溫度 | －5℃~＋60℃ (不凍結) | |
| 給油 | 不需給油 | |
| 緩衝裝置 | 油壓緩衝器 | |
| 行程調整可能範圍 | 標準行程 ±2mm | |
| 感應開關 | RCB | |
| 滑台氣壓缸 WDSS | ||
 |
作動方式 | 複動型 |
| 氣缸內徑(mm) | 12,16,20,25 | |
| 配管口徑尺寸 | M5×0.8,PT1/8 | |
| 使用流體 | 空氣 | |
| 使用壓力範圍 | 1.5~7kgf/cm2 | |
| 耐壓力 | 10kgf/cm2 | |
| 周圍溫度 | －5℃~＋60℃ (不凍結) | |
| 給油 | 不需給油 | |
| 緩衝裝置 |
橡膠緩衝(標準) 油壓緩衝器(選用) |
|
| 感應開關 | RCE, RCE1 | |
