旋轉氣壓缸 BN-6R
|
|
 |
作動方式 |
氣壓缸部:複動型
往復搖動部:齒條─齒輪驅動 |
|
氣缸內徑(mm) |
30,50 |
|
使用流體 |
空氣 |
|
使用壓力範圍 |
無電磁閥:1~9.9kgf/cm2
配電磁閥:2~7kgf/cm2 |
|
耐壓力 |
無電磁閥:15kgf/cm2
配電磁閥:10.5kgf/cm2 |
|
周圍溫度 |
－5℃~＋60℃ (不凍結) |
|
給油 |
不需給油 |
|
緩衝裝置 |
NBR橡膠緩衝墊片 |
|
感應開關 |
感應開關,緩衝器,電磁閥 |
|
旋轉氣壓缸

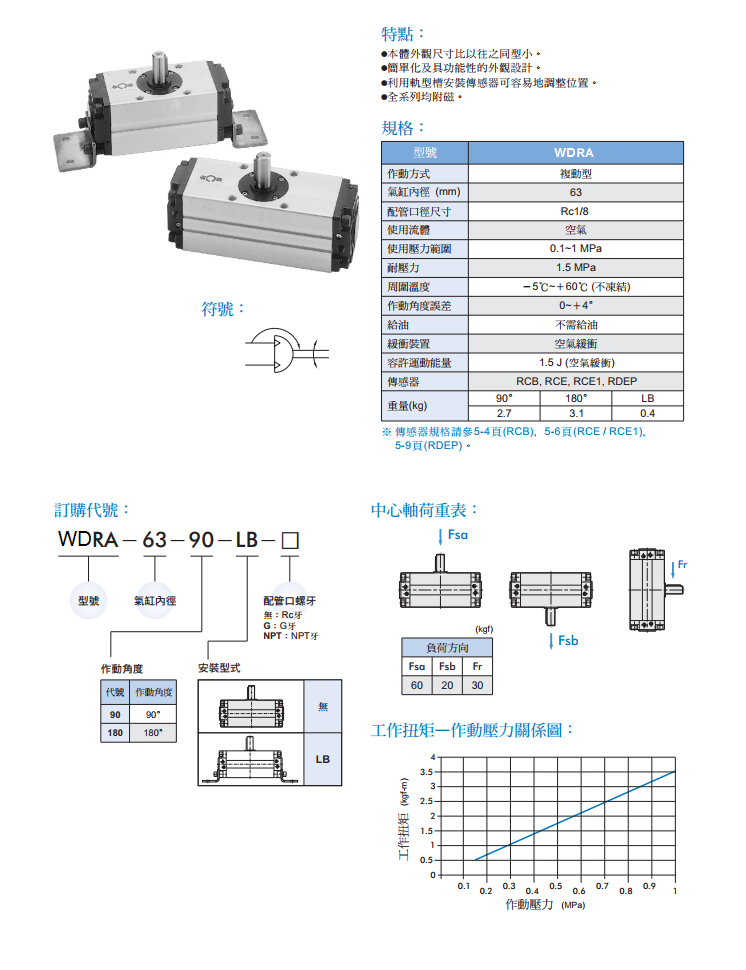

WDRA
|
|
 |
作動方式 |
複動型 |
|
氣缸內徑(mm) |
12,16,20,25,32 |
|
配管口徑尺寸 |
63 |
|
配管口徑尺寸 |
PT1/8 |
|
使用流體 |
空氣 |
|
使用壓力範圍 |
1~9.9 kgf/cm2 |
|
耐壓力 |
15 kgf/cm2 |
|
周圍溫度 |
－5℃~＋60℃ (不凍結) |
|
給油 |
不需給油 |
|
緩衝裝置 |
NBR 緩衝墊塊 |
|
感應開關 |
RCB,RCE,RCE1 |
|
重量(kg) |
90° (2.7
kg),180° (3.1 kg), LB 配件 (0.4 kg) |
|

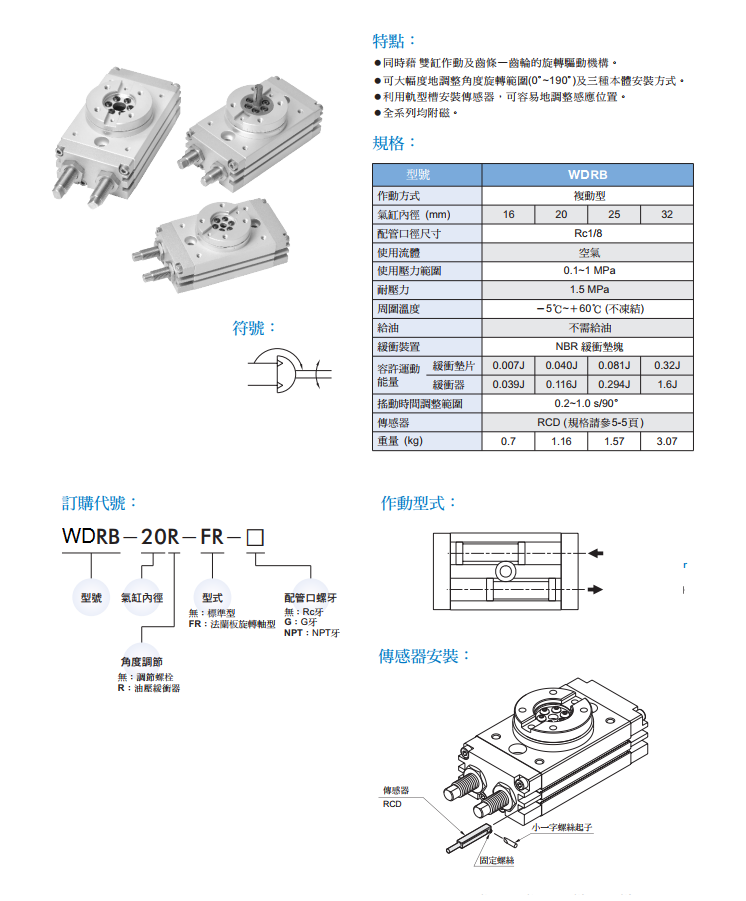

旋轉氣壓缸
WDRB
|
|
 |
|
作動方式 |
複動型 |
|
氣缸內徑(mm) |
16,20,25,32 |
|
配管口徑尺寸 |
PT1/8 |
|
使用流體 |
空氣 |
|
使用壓力範圍 |
1~9.9kgf/cm2 |
|
耐壓力 |
15kgf/cm2 |
|
周圍溫度 |
－5℃~＋60℃
(不凍結 |
|
給油 |
不需給油 |
|
緩衝裝置 |
NBR緩衝墊塊 |
|
搖動時間調整範圍 |
0.2~1.0
s/90° |
|
感應開關 |
RCD |
|
重量 |
230g~2400g |
|
迴轉氣缸
WDTH /
WDTF
|
|
 |
型號 |
WDTF,WDTH,WDTH-D |
|
氣缸內徑(mm) |
40,63,80 |
|
旋轉角度 (mm) |
90±5°,180±5° |
|
轉軸軸徑 (mm) |
16~28 |
|
轉軸原點 (mm) |
詳見尺寸圖 |
|
使用流體 |
已濾清加油霧之壓縮空氣 |
|
使用壓力範圍 |
1.3~7 kgf/cm2 |
|
周圍溫度 |
－5℃~＋60℃(不凍結) |
|
允許軸向負荷(kg) |
10,12,20 |
|
|
