閥類系列產品：

三方口大流量電磁閥
3/8"、1/2"、3/4" PT		 大流量電磁閥系列
 1" PT		 並聯底座
直動式五方口電磁閥
1/8'' PT		 五方口電磁閥
1/4'' PT		 五方口電磁閥
3/8'' PT
五方口電磁閥
1/2" PT		 NAMUR五方口電磁閥
3/8'' PT		 防爆型線圈

TORK 2/2、3/2電磁閥
TORK 1/4 小流體 3mm 直動式二口二位

型 號 T-GM101.1
使用流體 空氣、水、油 、瓦斯
動作方式 直 動 式
型式 常 閉 式
流量孔徑(mm) 3
接管口徑 1/4"
使用壓力 AC,DC   0 ~ 10 kg/cm2  ( 油 0 ~ 6 kg/cm2 )
流體溫度 -5 ~ 90oC
本體材質 黃 銅
油封材質 N B R

TORK 1/4 小流體 3mm 直動式三口二位

L H K G B
41 94 27 1/4" 16
型 號 T-GM108.4
使用流體 空氣、水、油 、瓦斯
動作方式 直 動 式
型式 常 閉 式
流量孔徑(mm) 3
接管口徑 1/4"
使用壓力 AC,DC   0 ~ 10 kg/cm2  ( 油 0 ~ 6 kg/cm2 )
流體溫度 -5 ~ 80oC
本體材質 304 不 ╴ 鋼
油封材質 N B R

(1)TORK 直動式 0-16bar 3/8"~2"-1

型 號 T-SS602
使用流體 空氣、水、油 、瓦斯、低腐蝕性流體
動作方式 直 動 式
型式 常 閉 式
流量孔徑(mm) 4
接管口徑 3/8"
使用壓力 AC,DC   0 ~ 8 kg/cm2
流體溫度 -5 ~ 90oC
本體材質 316 不 ╴ 鋼
油封材質 V I T O N

(2)TORK 直動式 0-16bar 3/8"~2"-2

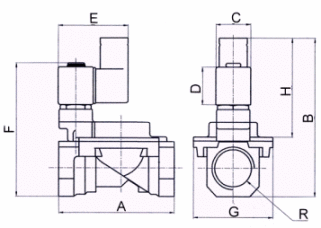

口徑 A B C
3/8" 69 57 107
1/2" 69 57 107
3/4" 73 57 114.5
1" 99 73.5 123
型 號 T-SS158.3 　T-SS158.4 T-SS158.6 T-SS158.10
使用流體 空氣、水、油 、瓦斯、低腐蝕性
動作方式 直 動 式
型式 常 閉 式
流量孔徑
(mm)		 16 16 20 25
接管口徑 3/8" 1/2" 3/4" 1"
使用壓力 0 ~ 16 kg/cm2   ( 0 ~ 10 kg/cm2 為長壽命使用條件)
流體溫度 -5 ~ 90oC
本體材質 304 不 ╴ 鋼
油封材質 V I T O N

(2)TORK 直動式 0-16bar 3/8"~2"-3

口徑 A B C
3/8" 69 57 107
1/2" 69 57 107
3/4" 73 57 114.5
1" 99 73.5 123
型 號 T-GM158.3 　T-GM158.4 T-GM158.6 T-GM158.10
使用流體 空氣、水、油 、瓦斯
動作方式 直 動 式
型式 常 閉 式
流量孔徑
(mm)		 16 16 20 25
接管口徑 3/8" 1/2" 3/4" 1"
使用壓力 0 ~ 16 kg/cm2   ( 0 ~ 10 kg/cm2 為長壽命使用條件)
流體溫度 -5 ~ 90oC
本體材質 鍛銅
油封材質 N B R

(2)TORK 直動式 0-16bar 3/8"~2"-4


　
口徑 G L H K
1"1/4 123 156.5 94
1"1/2 123 156.5 178
2" 165 178 120
型 號 T-GM158.12 T-GM158.15 T-GM158.20 T-SS158.12 T-SS158.15 T-SS158.20
使用流體 空氣、水、油 、瓦斯 空氣、水、油 、瓦斯、低腐蝕性
動作方式 直 動 式 直 動 式
型式 常 閉 式 常 閉 式
流量孔徑
(mm)		 35 40 50 35 40 50
接管口徑 1"1/4 1"1/2 2" 1"1/4 1"1/2 2"
使用壓力 0 ~ 16 kg/cm2   ( 0 ~ 10 kg/cm2 為長壽命使用條件)
流體溫度 -5 ~ 90oC -5 ~ 90oC
本體材質 鍛銅 304 不╴鋼
油封材質 N B R VITON

(1)TORK 引導式 0.5-16bar 3/8"~2"-1

G A B C D E F G H
3/8" 58 96.2 20.9 28.8 58.5 81 48.8 64.1
1/2" 58 96.2 20.9 28.8 58.5 81 48.8 64.1
　
型 號 T-GM124 T-GM125
接管口徑 3/8" 1/2"
使用流體 空氣、水、油 、瓦斯
動作方式 引 導 式
型式 常 閉 式
流量孔徑(mm) 12
使用壓力 AC,DC   0.3 ~ 10 kg/cm2
流體溫度 -10 ~ 80oC
線圈能力 5 W
本體材質 黃 銅
油封材質 N B R

(1)TORK 引導式 0.5-16bar 3/8"~2"-2

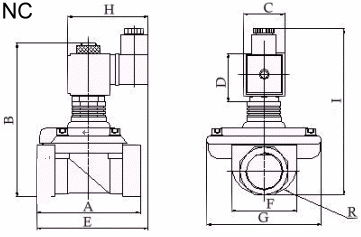

N C R A B C D E F G H I
T-GM 104 3/4" 80 106.1 34 45 90 41.5 52 73.4 120
T-GM 105 1" 89.7 113.2 34 45 121.2 51.5 60.5 73.4 127.5

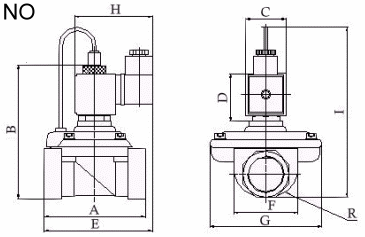

N O R A B C D E F G H I
T-GM 104.A 3/4" 80 106.1 34 45 90 41 52 73.4 137.5
T-GM 105.A 1" 85 114 34 45 95 41 52 73.4 144
N C R A B C D E F G H
T-GM 109 1"1/4 138.6 143 34 45 73.4 96.5 110.7 155.5
T-GM 106 1"1/2 138.6 143 34 45 73.4 96.5 110.7 155.5
T-GM 107 2" 149 153 34 45 73.4 96.5 110.7 165.5
N O R A B C D E F G H J
T-GM 109.A 1"1/4 138.6 143 34 45 73.4 96.8 110.7 208.5 138.7
T-GM 106.A 1"1/2 138.6 143 34 45 73.4 96.8 110.7 208.5 138.7
T-GM 107.A 2" 149 153 34 45 73.4 96.8 110.7 218.5 138.7
型 號 T-GM104 T-GM104A T-GM105 T-GM105A T-GM109 T-GM109A T-GM106 T-GM106A T-GM107 T-GM107A
接管口徑 3/4" 3/4" 1" 1" 1"1/4 1"1/4 1"1/2 1"1/2 2" 2"
型式 NC NO NC NO NC NO NC NO NC NO
動作方式 引 導 式
流量孔徑
(mm)		 17 17 25 25 46 46 46 46 46 46
KV l/min 　80 80 120 120 400 400 400 400 540 540
使用壓力 0.5 ~ 16 kg/cm2 0.5 ~ 10 kg/cm2
流體溫度 -10 ~ 80oC
線圈能力 10W
本體材質 黃銅
油封材質 NBR

TORK 高壓 0.5-40bar 3/8"~1"

N C R A B C D E F G H G
T-GM102.1 3/8" 75 98 34 45 91.3 37.5 52 73.4 127.5
T-GM103.1 1/2" 77 105.1 34 45 92 39.8 52 73.4 130
T-GM104.1 3/4" 80 106.1 34 45 94 41.5 52 73.4 140
T-GM105.1 1" 85 114 34 45 96 42.5 52 73.4 143.5
N O R A B C D E F G H G
T-GM102.1A 3/8" 75 98 34 45 91.3 37.5 52 73.4 127.5
T-GM103.1A 1/2" 77 105.1 34 45 92 39.8 52 73.4 130
T-GM104.1A 3/4" 80 106.1 34 45 94 41.5 52 73.4 140
T-GM105.1A 1" 85 114 34 45 96 42.5 52 73.4 143.5
型 號 T-GM102.1 T-GM102.1A T-GM103.1 T-GM103.1A T-GM104.1 T-GM104.1A T-GM105.1 T-GM105.1A
接管口徑 3/8" 3/8" 1/2" 1/2" 3/4" 3/4" 1" 1"
型式 NC NO NC NO NC NO NC NO
KV l/min 　40 40 45 45 80 80 120 120
流量孔徑(mm) 12.5 12.5 　14.5 14.5 17 17 25 25
動作方式 引 導 式
使用壓力 0.5 ~ 40 kg/cm2
流體溫度 -10 ~ 80oC
線圈能力 14W
本體材質 黃 銅
油封材質 硬質 NBR

TORK 高溫 180oC 3/8"~1"

N C R A B C D E F G H I
T-BU 202 3/8" 75.5 113.5 34 45 87 36.5 52 73.4 128.5
T-BU 203 1/2" 77 115 34 45 88.5 36.5 52 73.4 130
T-BU 204 3/4" 80 124.1 34 45 90 41.5 52 73.4 138
T-BU 205 1" 85 132 34 45 95 41.5 52 73.4 143.5
N O R A B C D E F G H I
T-BU 202.A 3/8" 75.5 113.5 34 45 87 36.5 52 73.4 128.5
T-BU 203.A 1/2" 77 115 34 45 88.5 36.5 52 73.4 130
T-BU 204.A 3/4" 80 124.1 34 45 90 41.5 52 73.4 155.5
T-BU 205.A 1" 85 132 34 45 95 41.5 52 73.4 162
型 號 T-BU202 T-BU202A T-BU203 T-BU203A T-BU204 T-BU204A T-BU205 T-BU205A
接管口徑 3/8" 3/8" 1/2" 1/2" 3/4" 3/4" 1" 1"
型式 NC NO NC NO NC NO NC NO
流量孔徑
(mm)		 12.5 12.5 　14.5 14.5 17 17 25 25
動作方式 引 導 式
使用壓力 0.5 ~ 10 kg/cm2
流體溫度 -10 ~ 180oC
線圈能力 10W
本體材質 黃銅
油封材質 F K M

TORK 附手動安全瓦斯電磁閥

型 號 T-GV803 T-GV804 T-GV805 T-GV809 T-GV806 T-GV807
接管口徑 1/2" 3/4" 1" 1"1/4 1"1/2 2"
型式 NO NO NO NO NO NO
流量孔徑(mm) 14.5 17 17 40 40 46
動作方式 引 導 式
使用壓力 0.2 ~ 1 kg/cm2
流體溫度 -10 ~ 80oC
線圈能力 10W
本體材質 黃銅
油封材質 FKM

TORK 底座式電磁閥,TIMER


型 號 T-SVZ700
供應電源 24~240V AC/DC 50/60HZ
消耗電流 4mA max2
工作溫度 -4~125℃
保護級數 IP65
切換電流 1 AMP
時間範圍
ON 0.5~10秒
OFF 0.5~45分
工作壽命 電子式壽命長

M＆M 2/2電磁閥

B2149-2 分 2.2mm電磁閥

流體：

水、油、空氣.

流質溫度：

-10℃~120℃

閥體：

銅

油封：

FKM

耗電量：

AC 12VA（保持）

AC 24VA（瞬間）

DC 10W
型 號 口 徑 Orifice 耐 壓 (bar) Position 重 量
249 G mm AC DC NO/NC
249DVF 1/4" 2.2 15 7.5 常 閉 0.18
249DVH 1/4" 3.0 8 3.5 常 閉 0.18
　
尺 寸
A 38
B 62.5
C Hex17
D 14.5
G 1/4"

底座式直動電磁閥

型 號 底座規格 Orifice min操作壓力 (bar) K V(l/min)
D301CVE三口二位 32*32 2.0 0 10 2.2
D201DVH二口二位 32*32 2.2 0 15 3.8

流體溫度：

-10 ~ 80℃

閥體：

銅

油封：

FKM

耗電量：

AC 18VA（保持）

AC 36VA（瞬間）

DC 14W
底座規格 Function
32*32 三口二位D301CVE
32*32 二口二位D201DVH
尺 寸 D301CVE D201DVH
A 32 32
B 77 68
C 24 24
D 24 24
