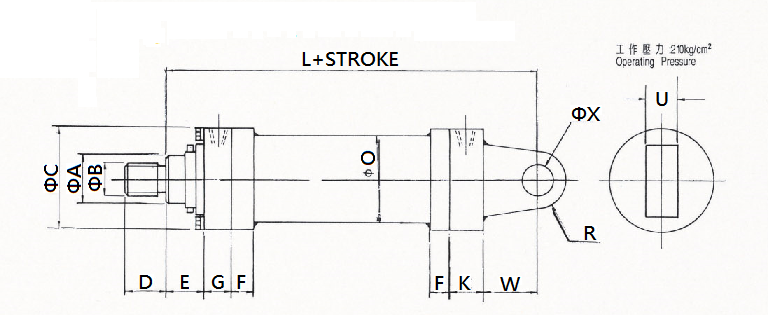

CA-I TYPE

 　
CA-I TYPE
Bore ØA B ØC D E F G L K R ØO ØX U W PT
160Ø 110 M100×P3 230 140 60 45 60 160 55 70 205 70 100 100 3/4"
180Ø 125 M110×P4 260 150 60 50 60 165 55 80 216 80 100 110 3/4"
200Ø 140 M120×P4 270 160 70 55 65 180 60 90 212 90 115 120 1"
224Ø 160 M120×P4 310 160 70 55 65 180 60 90 273 90 115 120 1"
250Ø 180 M150×P4 330 190 80 65 75 210 68 100 296 100 120 130 1 1/4"
280Ø 200 M150×P4 370 190 80 65 75 240 68 110 340 110 130 140 1 1/4"
300Ø 224 M180×P4 390 220 90 70 85 265 74 120 335 120 140 150 1 1/2"
350Ø 250 M200×P4 460 220 100 80 85 300 74 140 425 140 150 170 1 1/2"

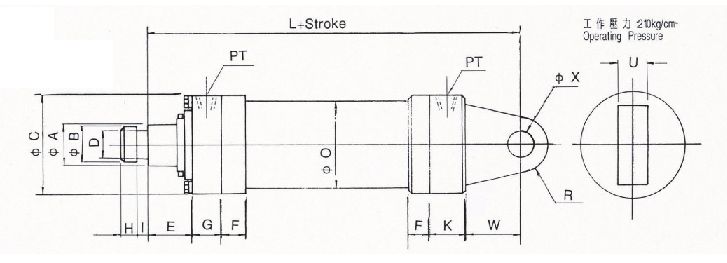

CA-II TYPE
CA-II TYPE
Bore ØA B C D E F H I G L K R ØO ØX U W PT
160Ø 110 105 250 85 60 45 25 20 60 160 55 70 205 70 100 100 3/4"
180Ø 125 120 260 100 60 50 25 20 60 165 55 80 216 80 110 110 3/4"
200Ø 140 135 270 115 90 55 30 25 65 180 60 90 242 90 115 120 1"
224Ø 160 155 310 135 90 55 30 25 65 180 60 90 273 90 115 120 1"
250Ø 180 175 330 150 100 65 35 30 75 210 68 100 298 100 120 130 1 1/4"
280Ø 200 195 370 170 100 65 35 30 75 240 68 110 340 110 130 140 1 1/4"
300Ø 224 220 380 190 120 70 40 35 85 265 74 120 355 120 140 150 1 1/2"
350Ø 250 245 460 220 120 80 40 35 85 300 74 140 425 140 150 170 1 1/2"

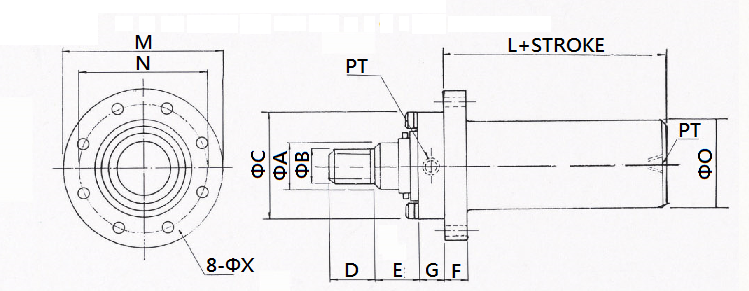

FA-I TYPE

FA-I TYPE
Bore ØA B ØC D E F G L M N ØO ØX PT
160Ø 110 M100×P3 230 140 60 60 60 160 320 280 205 18 3/4"
180Ø 125 M110×P4 260 150 60 65 60 165 360 310 216 20 3/4"
200Ø 140 M120×P4 270 160 70 70 65 180 380 330 242 20 1"
224Ø 160 M120×P4 310 160 70 70 65 180 420 370 273 22 1"
250Ø 180 M150×P4 330 190 80 80 75 210 450 390 298 24 1 1/4"
280Ø 200 M150×P4 370 190 80 90 75 240 500 440 340 26 1 1/4"
300Ø 224 M180×P4 390 220 90 100 85 265 515 450 355 28 1 1/2"
350Ø 250 M200×P4 460 220 100 120 85 300 600 540 425 32 1 1/2"

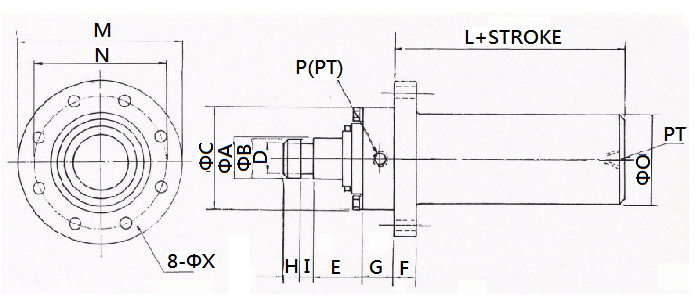

FA-II TYPE

SHAFT KEY INSERT軸槽式

FA-II TYPE
Bore ØA B C D E F H I G L M N ØO ØX PT
160Ø 110 105 230 85 80 60 25 20 60 160 320 280 205 18 3/4"
180Ø 125 120 230 100 80 65 25 20 60 165 360 310 216 20 3/4"
200Ø 140 135 270 115 90 70 30 25 65 180 380 330 242 20 1"
224Ø 160 155 310 135 90 70 30 25 65 180 420 370 273 22 1"
250Ø 180 175 330 150 100 80 35 30 75 210 450 390 298 24 1 1/4"
280Ø 200 195 370 170 100 90 35 30 75 240 500 440 340 26 1 1/4"
300Ø 224 220 390 190 120 100 40 35 85 265 515 450 355 28 1 1/2"
350Ø 250 245 460 220 120 120 40 35 85 300 600 540 425 32 1 1/2"
